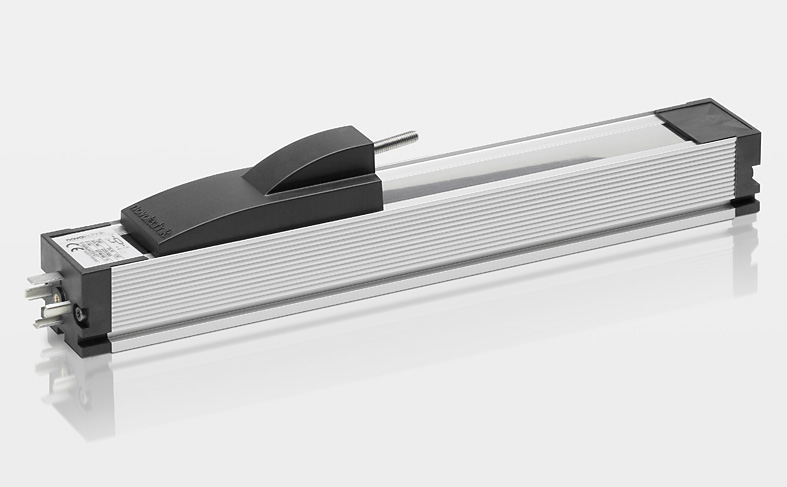

Régua Potenciométrica TLH

A linha de transdutor de posição TLH possui pista resistiva de plástico condutivo para leitura direta e precisa de posicionamento para indicação ou controle.

Alta resolução (0,01mm) combinada com um curso útil de até 3.000mm permite uma leitura precisa do deslocamento linear.
Não são necessários dispositivos para adaptação mecânica, pois o design deste transdutor permite sua integração diretamente ao sistema mecânico.

Excelentes tolerâncias no corpo extrudado combinadas com um tratamento de superfície especial permitem altas velocidades de operação com desgaste reduzido. O rolamento dianteiro pivotante permite deslizamento da haste mesmo onde de paralelismo estão presentes.

Ligação Elétrica

As réguas potenciométricas Novotechnik permitem ser utilizadas na configuração de divisor de tensão.

Isto significa que o sensor emitirá um sinal analógico de tensão proporcional a alimentação, ou seja, um sinal ratiométrico.

Assim, caso seja desejado um sinal analógico de 0 a 10Vdc na sua saída, ou seja, no pino 2, deverá ser aplicado entre os pinos 1 e 3, 10Vdc de alimentação.

Caso o sinal esteja invertido na aplicação, basta inverter os fios ligados nos pinos 1 e 3, respectivamente.

Características especiais

• Régua Potenciométrica do tipo resistiva
• Vida útil extremamente longa de até 100 milhões de movimentos, dependendo da aplicação
• Linearidade excelente até ± 0,04%
• Alta resolução 0,01 mm
• Velocidade operacional muito alta
• Conexão via plugue e soquete para DIN 43 650 (conector hidráulico)
• Grau de proteção IP 54 (devidamente instalado)

O sistema de fixação e conexão à pista resistiva garante o mais alto grau de confiabilidade, mesmo em condições de trabalho adversas.
Mesmo em máquinas de difícil acesso, é possível pré montar facilmente as abraçadeiras na superfície de montagem e, em seguida, simplesmente “encaixar” o transdutor.

O transdutor possui ranhuras de montagem em suas as laterais. Assim, o transdutor pode sempre ser montado com o elemento resistivo posicionado para cima (reconhecível pela posição da ranhura de montagem do meio em frente ao elemento de resistência), independente da superfície de montagem.
Particulados dentro do transdutor, portanto, não permanecerão em contato com o elemento de resistência, melhorando a vida útil do sensor.

ALCANCE MAX.	ÁREA DE APLICAÇÃO	INTERFACE	GRAU DE PROTEÇÃO	TEMP. MIN.	TEMP. MAX.
3000 mm		Ratiometrica	IP40 IP54	-30° C	100° C
